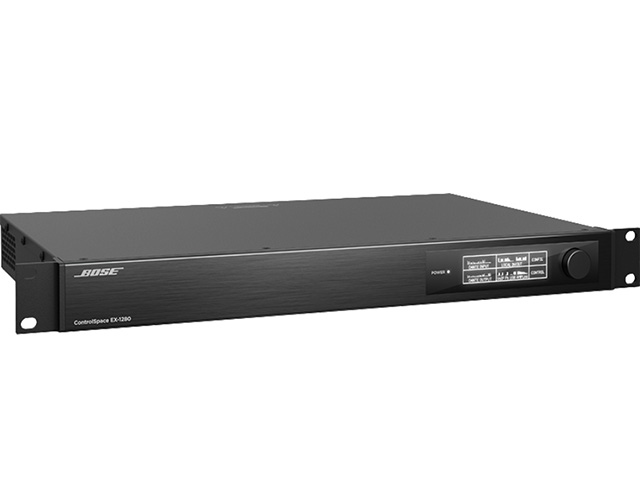

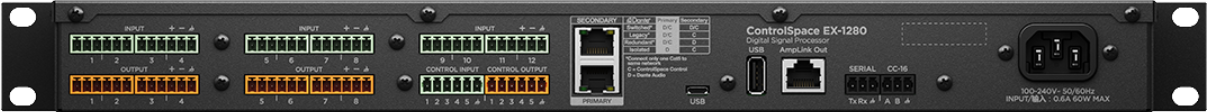

BOSE ControlSpace EX-1280 數字音頻處理器

BOSE ControlSpace EX-1280 數字音頻處理器 是一款 1 RU 的功能強大的數字信號處理器，采用開放式架構，適用于通用音頻處理應用。十二個麥克風/線路模擬輸入、八個模擬輸出、一個 Bose AmpLink 輸出和 64 x 64 Dante? 連接可實現靈活配置和高品質音響系統控制。ControlSpace Designer 軟件通過拖放式編程簡化了設置過程，使配置變得快速而簡單。

BOSE ControlSpace EX-1280 數字音頻處理器技術參數
信號處理器：32位定點/浮點DSP456 MHz/ARM Cortex-A8600Mhz ；
頻率響應：20Hz至20kHz(+0.3/-0.1dB) ；
動態范圍：>115dB，A計權20Hz至20kHz，模擬輸入至模擬輸出 ；
輸入通道：12路平衡麥克風/線路電平 ；
輸出通道：8路平衡，線路電平 。

BOSE ControlSpace EX-1280 數字音頻處理器產品介紹

① 開放架構式、1RU 設計，專為通用和 PA 應用而設計。

② USB 連接能夠與 PC 音源輕松集成。

③ Dante 音頻網絡支持 64 x 64 音頻通道，可連接其他啟用 Dante 的產品（包括 Dante 麥克風、功放、混音器和終端）。

④ Bose AmpLink 輸出為配備 AmpLink 的 Bose 功放提供 8 通道未壓縮、低延遲的數字音頻。

⑤ 前面板界面有大型 OLED 顯示屏和旋轉編碼器，可用于設置網絡參數、監控通道活動。

⑥ GPIO（5 個輸入/5 個輸出）和串口用于連接外部設備和控制系統。

BOSE ControlSpace EX-1280 數字音頻處理器產品參數
集成 DSP
信號處理器/CPU： 32 位定點/浮點 DSP 456 MHz/ARM Cortex-A8 600MHz ；
最大計算能力： 3.6 GIPS / 2.7 GFLOPS；
延時能力： 43 s；
音頻延遲： 860 μs (模擬輸入至模擬輸出，無 AEC)；
A/D and D/A 轉換： 24 位 ；
采樣率： 48 kHz ；
模擬音頻輸入
輸入通道： 12 路平衡式麥克風/線路電平 ；
輸入接口： 3.81 mm 可拆分的 Euroblock，6 針 ；
輸入阻抗： 12 kΩ @ 1 kHz (幻象電源開啟或關閉狀態)；
最大輸入電平： +24 dBu；
等效輸入噪聲： 在 44 dB 增益設置之下為 -118 dB ；
幻象電源： +48 V 直流，10 mA (可在軟件中按輸入端選擇)；
增益設置： 0/14/24/32/44/54/64 dB；
模擬音頻輸出
輸出通道： 8 路平衡式線路電平 ；
連接插頭： 3.81 mm Euroblock，6 針 ；
輸出阻抗： 200 Ω；
最大輸出電平： +24 dBu；
音頻性能技術參數
頻率響應： 20 Hz to 20kHz (+0.3 dB/-0.1 dB)；
THD+N： 在 +4 dBu 時為 0.002 % (A 計權/20 Hz – 20 kHz)；
通道隔離 (串?dāng)_)： < -105 dB (輸入和輸出電平為+4 dBu 時)，1 kHz；
動態范圍： > 115 dB，A 計權 20 Hz – 20 kHz，模擬輸入至模擬輸出；
AUDIO OVER IP
Dante? ：64x64 通道，主口/備口 ；
數字音頻輸出
AmpLink 輸出： 8 路超低延時 (< 21 μs，48kHz) 輸出，需要屏蔽 CAT 5/6 線纜 ；
通信端口
USB 設備： Micro-B 型，立體聲輸入/輸出；
VoIP： RJ-45；2 條線路；
PSTN： RJ-11；1 條線路，Tx/Rx；
USB Host 端口： A 型。以備將來使用 ；
控制輸入
輸入 (控制)： 5 路模擬或數字輸入，2 kΩ 內部上拉電阻可達到 5 V，3.81 mm 可拆分的 Euroblock，6 針 ；
模擬輸入電壓范圍： 0 V 至 3.3 V (最大為 5 V) ；
數字輸入電壓范圍 ：0 V 至 3.3 V (閾值電壓 = 1.6 V)；
控制輸出
輸出端 (控制) ：5 路數字輸出，3.81 mm 可拆分的 Euroblock，6 針 ；
輸出電壓： 高：8 V (開路)，2.5 V @ 10 mA；低：< 1 V @ 100 mA，推挽式 ；
指示燈和控制器
顯示屏： 256 x 64 OLED (配備旋鈕編碼器) ；
LED 狀態指示燈： 電源/狀態 ；
音頻信號指示： 顯示 ；
電氣規格
電源電壓 ：85 VAC-264 VAC 50/60 Hz；
交流功耗 ：通常在 40 °C (104 °F) 環境溫度下為 35 W ；
電源連接插頭： IEC 60320-C14 (接入)；
功耗： 60 W (205 BTU，52 kcal)；
物理參數
尺寸： 44 mm x 483 mm x 282 mm；
凈重： 3.6 kg
工作溫度： 0°C - 40°C (32°F - 104°F) ；
冷卻系統： 2 個可變速風扇, 被動式側面通風。
